68007 - Kit Jumpers para Quadro AC08/AC11

“Kit de conectores/jumpers para uso em plataformas AC08/AC11 (duas e/ou três paradas).  É uma ferramenta que fica com o técnico para ser usado em diversas obras/locais/equipamentos pois

facilita manutenções corretivas e instalações. O kit  contem os fechamentos necessários para operar a plataforma em frente ao quadro de comando, através de alguns push-buttons, independente dos cabos do equipamento e sensores reais.

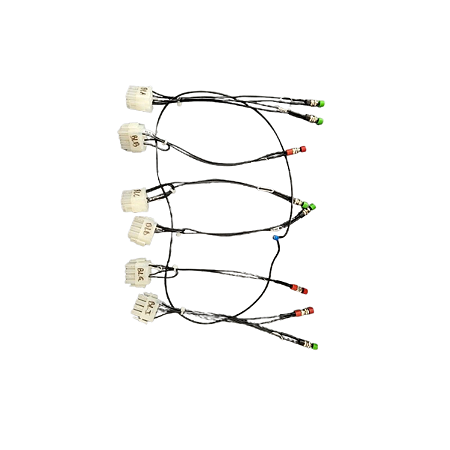

O kit possui seis conectores com as seguintes funções:

• Jumper para cabo de manobra BLA – contém fechamento de emergência da cabina (fixo) e push buttons para simular comandos de sobe e desce internos à cabina;

• Jumper para fins de curso pavimento superior BLB – contém fechamento de sensor radical superior e push button para simular nivelamento em fim de curso de parada superior;

• Jumper para sinais de pavimento superior BLC – contém fechamentos para sensor de porta e trinco superiores (fixos) e push button para simular chamada do pavimento superior (sobe);

• Jumper para sinais de pavimento inferior BLD – contém fechamentos para sensor de porta e trinco inferiores (fixos) e push button para simular chamada do pavimento inferior (desce);

• Jumper para fins de curso pavimento inferior BLG – contém fechamento de sensor radical inferior e push button para simular nivelamento em fim de curso de parada inferior;

• Jumper para pavimento intermediário BLI – usado somente em plataformas de 3 paradas, contém fechamentos para sensor de porta e trinco intermediário (fixos) e push buttons para simular chamada pelo pavimento intermediário e também para simular nivelamento em fim de curso de parada intermediário.

O único chicote do equipamento que permanece conectado é o BLE pois contem a conexão com o motor e com a válvula de descida.”
